máy nghiền hàm

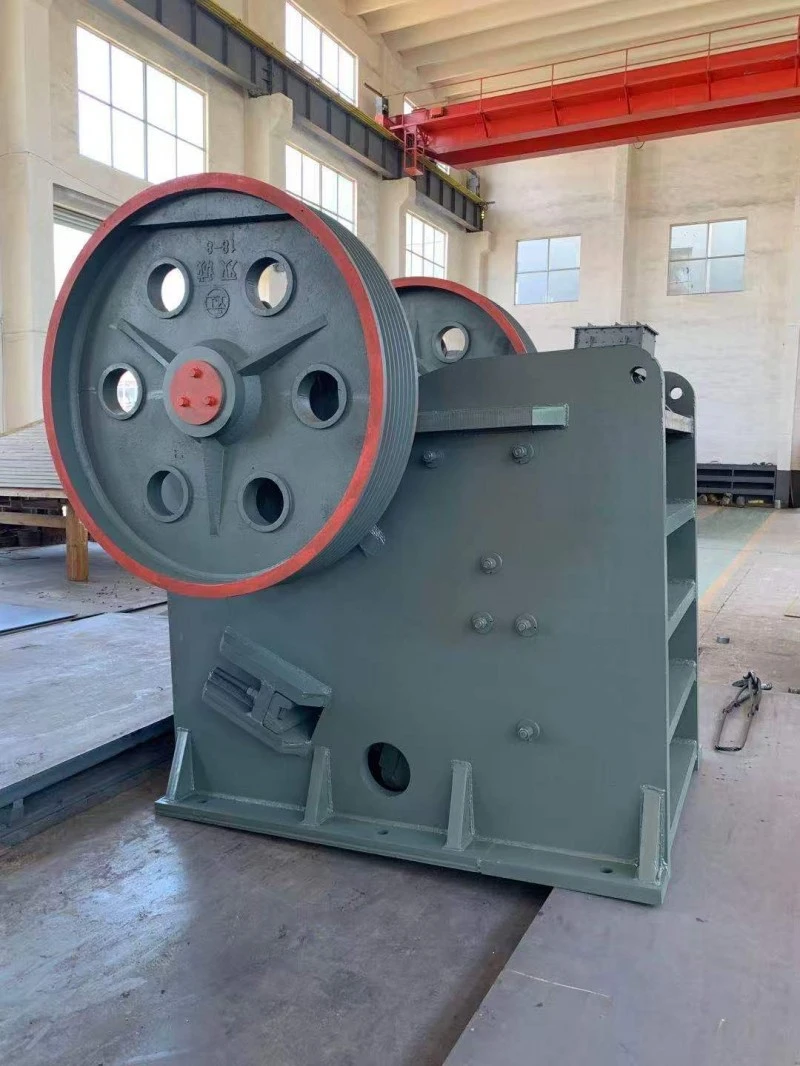

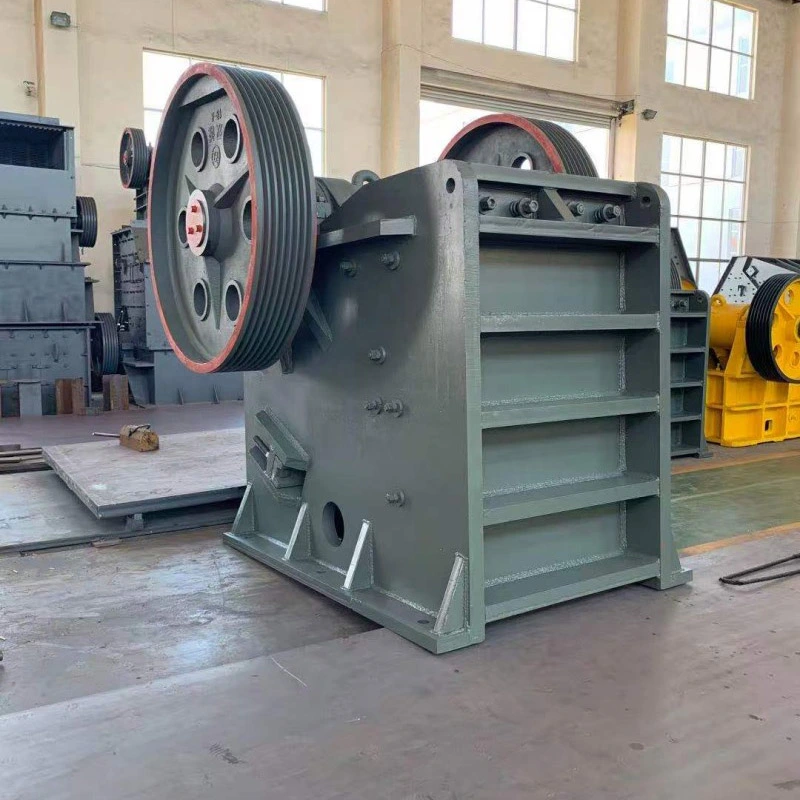

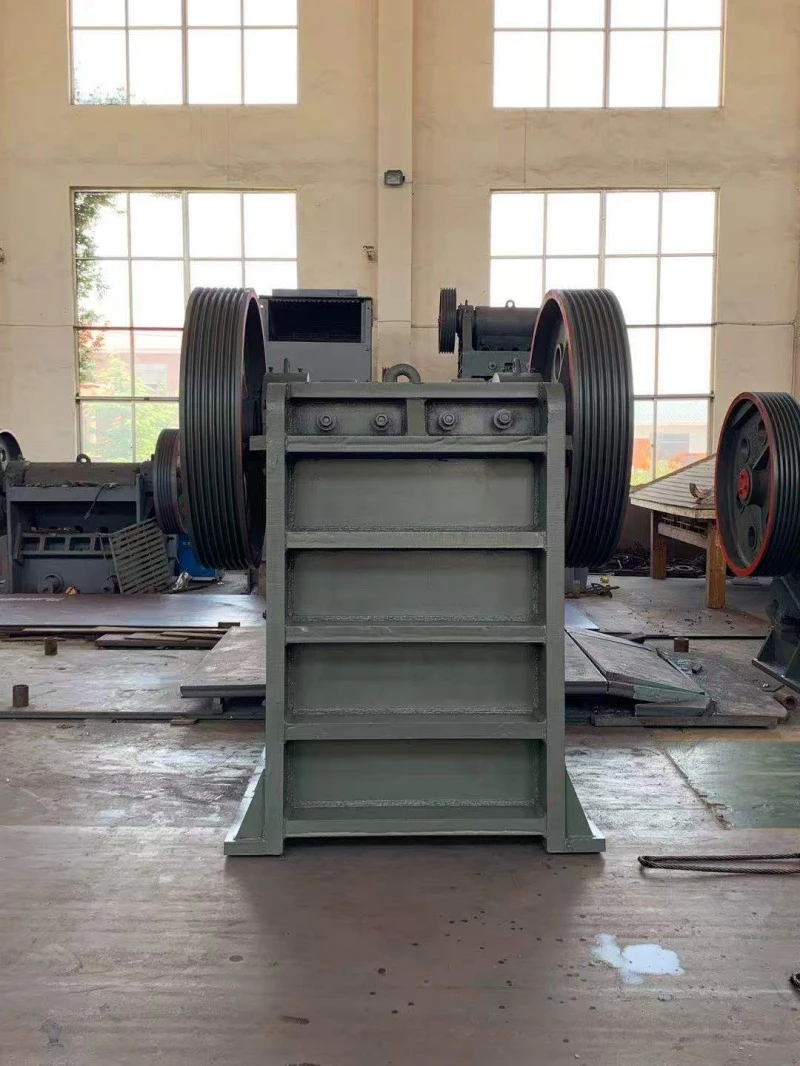

Máy nghiền hàm do Qingzhou Mingxu Supply Chain Co., Ltd. cung cấp được thiết kế để nghiền sơ cấp trong khai thác mỏ, khai thác đá, sản xuất tổng hợp, xây dựng đường bộ và tái chế chất thải xây dựng. Máy hoạt động theo nguyên lý nén tấm hàm và được chế tạo để xử lý các vật liệu cứng như đá xanh, đá granit, quặng sắt và khối bê tông.

Máy nghiền được thiết kế để hoạt động liên tục, có khe hở xả có thể điều chỉnh để kiểm soát kích thước hạt đầu ra. Máy có sẵn trong kho và các thông số kỹ thuật tùy chỉnh có thể được sắp xếp cho các đơn đặt hàng số lượng lớn. Thiết bị này phù hợp cho các dự án xây dựng, nhà máy tổng hợp và hoạt động khai thác mỏ.

Cấu hình cơ bản

quá trình nghiền

1. Truyền tải điện:Động cơ điện dẫn động bánh đà thông qua dây đai chữ V, làm quay trục lệch tâm. Điều này làm cho hàm di động chuyển động qua lại theo một chu kỳ cố định.

2. Sự phá vỡ vật liệu:Nguyên liệu thô đi vào buồng nghiền từ trên xuống. Khi hàm di chuyển về phía hàm cố định, vật liệu bị gãy do lực nén, tách và uốn.

3. Xả phân loại:Vật liệu đủ nhỏ để đi qua khe phóng điện sẽ rơi ra từ phía dưới. Những mảnh lớn hơn vẫn còn trong buồng để nghiền tiếp. Khoảng cách có thể được điều chỉnh bằng thiết bị nêm để kiểm soát kích thước sản phẩm cuối cùng.

4. Bảo vệ quá tải:Một hệ thống đệm lò xo được lắp đặt ở phía dưới. Nếu một vật thể không thể nghiền nát lọt vào buồng, lò xo sẽ ​​nén và cho phép vật thể đi qua, bảo vệ các bộ phận chính khỏi bị hư hại do va chạm.

Quy trình vận hành

Trước khi khởi động:

1. Kiểm tra các tấm hàm, bu lông và độ căng của đai. Loại bỏ bất kỳ mảnh vụn nào khỏi khoang nghiền.

2. Đặt khe hở xả theo kích thước yêu cầu và bôi mỡ vào tất cả các điểm bôi trơn.

3. Chạy máy không tải trong 3–5 phút. Chỉ bắt đầu cho ăn sau khi xác nhận không có tiếng ồn hoặc độ rung bất thường.

Trong quá trình hoạt động:

1. Cho nguyên liệu vào đều và giữ các khối kim loại hoặc đá quá khổ ra khỏi khoang.

2. Theo dõi kích thước xả, dòng điện động cơ và nhiệt độ ổ trục. Dừng máy ngay lập tức nếu phát hiện bất kỳ lỗi nào.

3. Không đưa tay vào buồng nghiền khi máy đang chạy. Ngắt kết nối nguồn điện trước khi bảo trì.

Tắt máy:

1. Ngừng nạp nguyên liệu và để tất cả vật liệu thoát ra khỏi buồng.

2. Chạy máy trống trong thời gian ngắn trước khi cắt điện.

3. Làm sạch bụi khỏi máy và kiểm tra tình trạng mài mòn của tấm hàm và các bộ phận tiêu hao khác.

Đặc điểm kết cấu và thiết kế

1. Khung hàn chịu lực cao.Khung được làm bằng các tấm thép dày và được thiết kế để chịu được tải trọng va đập và hoạt động liên tục trong các điều kiện khai thác mỏ và khai thác đá đòi hỏi khắt khe.

2. Buồng nghiền sâu.Cấu hình buồng được định hình để giảm vùng chết, duy trì công suất cao và tạo ra kích thước sản phẩm đồng nhất với mức tiêu thụ năng lượng thấp hơn.

3. Cài đặt xả có thể điều chỉnh.Khoảng cách giữa hàm cố định và hàm di động có thể được thay đổi bằng cơ học hoặc thủy lực, cho phép kiểm soát kích thước hạt cuối cùng mà không cần ngừng sản xuất.

4. Bảo trì đơn giản.Tấm hàm và các bộ phận bị mài mòn khác được thiết kế để tháo và thay thế nhanh chóng bằng các công cụ tiêu chuẩn, giảm thời gian ngừng hoạt động.

5. Tùy chọn cài đặt và nguồn điện linh hoạt.Máy nghiền có thể được cung cấp năng lượng bằng động cơ điện hoặc động cơ diesel và có thể được lắp đặt như một bộ phận cố định hoặc gắn trên khung di động cho các địa điểm không có lưới điện.

Trải nghiệm gỡ lỗi nghiền vật liệu

Máy nghiền hàm đã được sử dụng trong nhiều điều kiện vật liệu khác nhau và việc vận hành thử tại hiện trường đã cung cấp dữ liệu thực tế cho các nguyên liệu thức ăn chăn nuôi khác nhau. Các lưu ý sau đây dựa trên kinh nghiệm thực tế của dự án và có thể giúp người vận hành dự đoán các cài đặt và kiểu hao mòn.

Đá granit.Đá granite cứng và dễ mài mòn, thường có cường độ nén trên 200 MPa. Đối với quá trình nghiền sơ cấp, máy nghiền thường được đặt ở mức mở xả vừa phải để tránh mài mòn tấm hàm quá mức. Trong quá trình vận hành thử, điều quan trọng là phải xác nhận rằng kích thước cấp liệu không vượt quá 80% độ mở đầu vào, vì các khối lớn hơn có thể gây ra hiện tượng bắc cầu. Đá granite tạo ra tỷ lệ mảnh góc cao, do đó màn chắn phía sau phải có kích thước phù hợp. Tuổi thọ của tấm hàm đối với đá granit thường ngắn hơn so với đá mềm hơn và người vận hành nên giữ một bộ dự phòng tại chỗ.

Bluestone (đá vôi).Bluestone mềm hơn và ít mài mòn hơn đá granit. Máy nghiền có thể được vận hành với khe hở xả chặt hơn để tạo ra vật liệu mịn hơn chỉ trong một lần chạy. Các thử nghiệm hiện trường đã chỉ ra rằng việc nghiền đá xanh tạo ra ít bụi hơn đá granit, nhưng hàm lượng canxi cao hơn có thể khiến vật liệu bị đóng gói trong buồng nếu có độ ẩm. Đá xanh ướt dễ bị bắc cầu hơn; kiểm soát độ ẩm thức ăn hoặc thêm giai đoạn sàng lọc trước giúp duy trì sản lượng ổn định.

Quặng sắt.Quặng sắt có độ cứng khác nhau tùy thuộc vào trữ lượng. Hematit cấp cao cứng và nặng, trong khi quặng cấp thấp hơn có thể chứa đất sét. Khi vận hành quặng sắt, khoảng cách xả thường được đặt lớn hơn so với sản xuất tổng hợp để tránh làm quá tải bộ truyền động. Trọng lượng riêng nặng của quặng sắt cũng có nghĩa là công suất của máy nghiền thường bị giới hạn bởi thể tích hơn là trọng lượng; dòng điện động cơ phải được theo dõi chặt chẽ trong những giờ đầu tiên hoạt động. Hệ thống đệm lò xo đặc biệt quan trọng trong các ứng dụng khai thác quặng sắt vì thỉnh thoảng có sự xuất hiện của sắt vụn.

Chất thải xây dựng.Chất thải xây dựng có chứa bê tông, gạch và thép gia cố. Đối với vật liệu này, máy nghiền phải được vận hành với khe hở xả rộng hơn một chút để cho phép các mảnh vụn không thể nghiền nát đi qua. Nên sử dụng bộ tách từ trên băng tải xả để loại bỏ các thanh thép. Trong quá trình vận hành thử, lượng cấp liệu phải được giữ ở mức thấp và nhất quán, vì các tấm bê tông lớn có thể gây ra tải trọng tác động đột ngột. Nếu máy nghiền được sử dụng theo cấu hình di động tại các địa điểm phá dỡ, thì tùy chọn động cơ diesel và khung gầm chắc chắn là những lựa chọn thiết thực.

Kinh nghiệm dự án dây chuyền hoàn chỉnh

Máy nghiền hàm thường được lắp đặt làm giai đoạn chính trong dây chuyền nghiền hoàn chỉnh. Dựa trên việc thực hiện dự án ở các lĩnh vực khác nhau, các ghi chú tích hợp sau đây có thể hữu ích cho việc lập kế hoạch.

Hoạt động khai thác mỏ.Tại các khu mỏ, máy nghiền hàm thường được cấp liệu bằng một máy cấp liệu rung để tách vật liệu mịn trước máy nghiền. Điều này làm giảm lượng tiền phạt đi vào buồng và cải thiện hiệu quả tổng thể. Phễu tăng áp chính được sử dụng để đệm thức ăn, đặc biệt khi xe tải đổ rác không liên tục. Nên khóa liên động điện giữa máy cấp liệu, máy nghiền và băng tải xuôi dòng để ngăn ngừa tắc nghẽn và giảm khối lượng công việc của người vận hành.

Thực vật tổng hợp.Trong các nhà máy tổng hợp cố định, máy nghiền hàm thường được theo sau bởi máy nghiền hình nón hoặc máy nghiền tác động để giảm thứ cấp. Cài đặt xả của máy nghiền hàm được phối hợp với các yêu cầu cấp liệu của máy nghiền thứ cấp. Việc kiểm soát kích thước sản phẩm đạt được bằng sự kết hợp giữa khe hở hàm và kích thước lưới sàng phía sau. Trong một số dự án, việc lắp đặt một máy sàng lọc trước trước máy nghiền hàm đã làm giảm đáng kể sự mài mòn trên các tấm hàm bằng cách chuyển vật liệu đã có kích thước ra khỏi buồng nghiền.

Tái chế chất thải xây dựng.Để tái chế chất thải xây dựng, máy nghiền hàm thường được kết hợp với máy cấp liệu rung, máy tách từ và băng tải bên để loại bỏ hạt mịn. Phiên bản di động thường được sử dụng tại các địa điểm phá dỡ có không gian hạn chế. Trong thực tế, việc loại bỏ đất và gỗ trước khi cho máy nghiền vào là có lợi vì những vật liệu này làm tăng độ mài mòn và có thể gây tắc nghẽn. Hệ thống phun khử bụi thường được bổ sung tại các điểm cấp và xả để đáp ứng các yêu cầu về môi trường.

Địa điểm dự án cơ sở hạ tầng.Đối với các dự án đường sắt, đường bộ hoặc đường hầm, máy nghiền có thể được lắp đặt tạm thời gần khu vực thi công. Trong những trường hợp như vậy, thiết bị di động hoặc gắn trên tấm trượt sẽ giảm thời gian lắp đặt. Bảng điều khiển điện thường được đặt ở khoảng cách xa và được bảo vệ khỏi bụi và nước. Các phụ tùng và dụng cụ được lưu trữ trong thùng chứa bên cạnh máy nghiền để lấy nhanh. Các kỹ sư hiện trường thường thực hiện khảo sát hiện trường trước khi lắp đặt để xác nhận các yêu cầu về nền móng, khả năng cung cấp điện và hướng dòng nguyên liệu.

Ứng dụng điển hình

1. Khai thác:nghiền sơ cấp quặng sắt, quặng vàng, đá vôi, đá granit, đá bazan và sỏi sông.

2. Tổng hợp sản xuất:chế biến đá thô dùng cho đường cao tốc, cầu và trạm trộn bê tông.

3. Xây dựng cơ sở hạ tầng:chuẩn bị vật liệu đá cho các dự án đường sắt, thủy lợi, đường hầm và sân bay.

4. Tái chế chất thải xây dựng:nghiền khối bê tông và các mảnh vụn phá hủy để tái sử dụng.

Bảo hành và hỗ trợ

Máy hoàn chỉnh được bảo hành 12 tháng hoặc 1.000 giờ làm việc, tùy điều kiện nào đến trước. Các bộ phận bị mòn như tấm hàm và lớp lót sẽ không được bảo hành. Các bộ phận thay thế có thể được cung cấp; nhân công vận chuyển và lắp đặt là trách nhiệm của khách hàng.

Câu hỏi thường gặp

Q1: Bạn là nhà máy hay công ty thương mại? Chúng tôi có thể ghé thăm nơi sản xuất không?
A1: Chuỗi cung ứng Qingzhou Mingxu hoạt động với xưởng sản xuất máy nghiền chuyên dụng. Người mua được chào đón sắp xếp chuyến thăm nhà máy để kiểm tra máy và thử nghiệm vật liệu.

Câu 2: Làm cách nào để chọn đúng mô hình cho dự án của tôi?
A2: Việc lựa chọn phụ thuộc vào kích thước nguồn cấp dữ liệu, công suất yêu cầu, độ cứng vật liệu và công suất sẵn có. Việc cung cấp mô tả về nguyên liệu thô và tốc độ sản xuất mục tiêu sẽ giúp xác nhận cấu hình phù hợp.

Câu 3: Cần bảo trì gì để hoạt động liên tục?
A3: Kiểm tra thường xuyên nên bao gồm độ mòn của tấm hàm, độ căng của đai, các điểm bôi trơn và cài đặt khe hở xả. Vệ sinh buồng nghiền và khu vực xung quanh hàng ngày giúp ngăn ngừa sự tích tụ. Giữ các tấm hàm và lớp lót dự phòng tại chỗ cho các dự án mở rộng.
