Thiết bị rửa cát và sỏi để khai thác

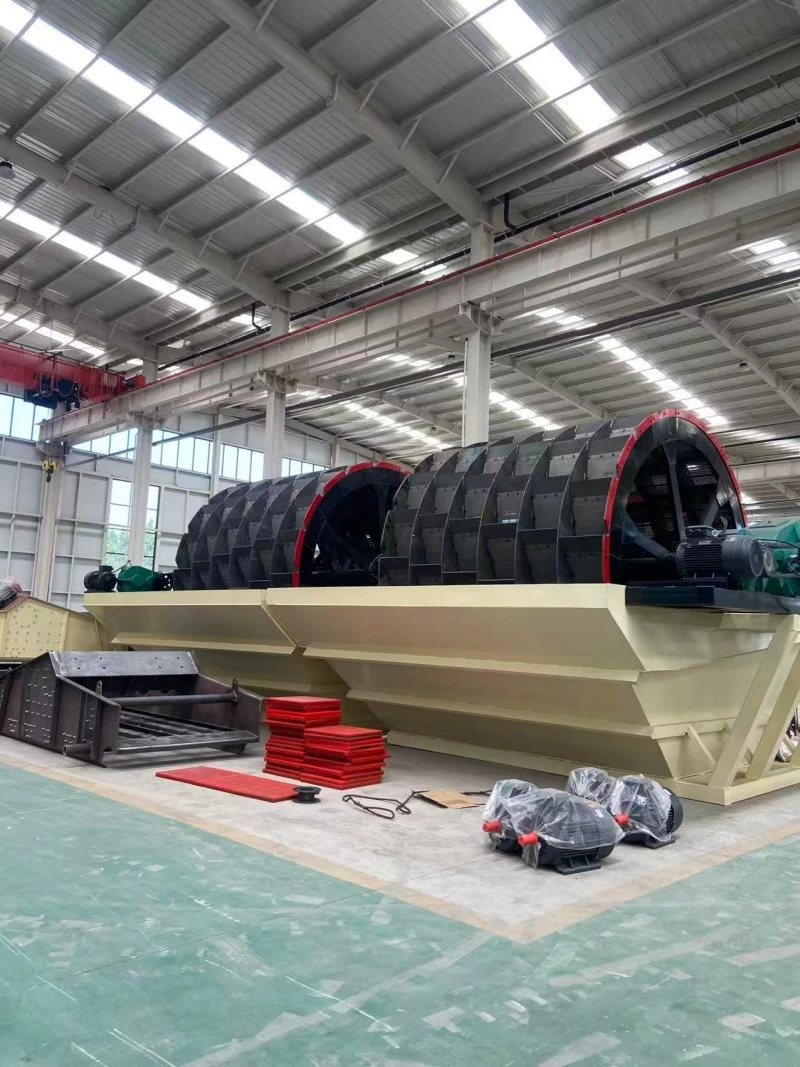

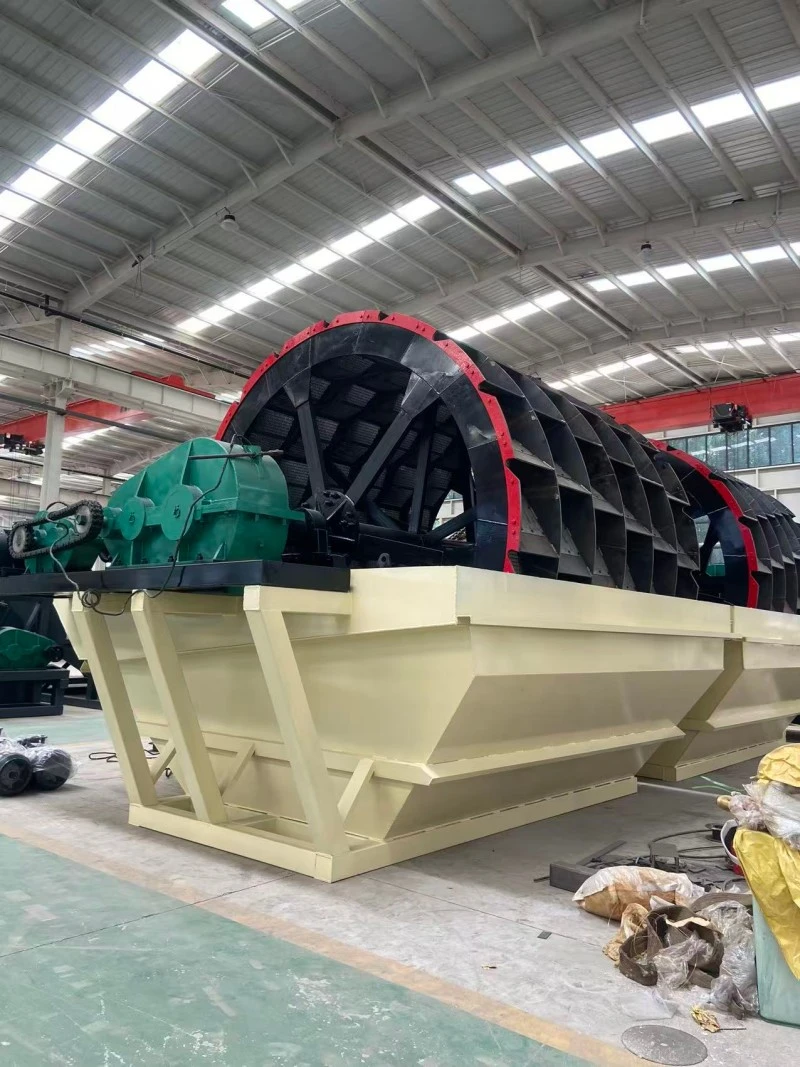

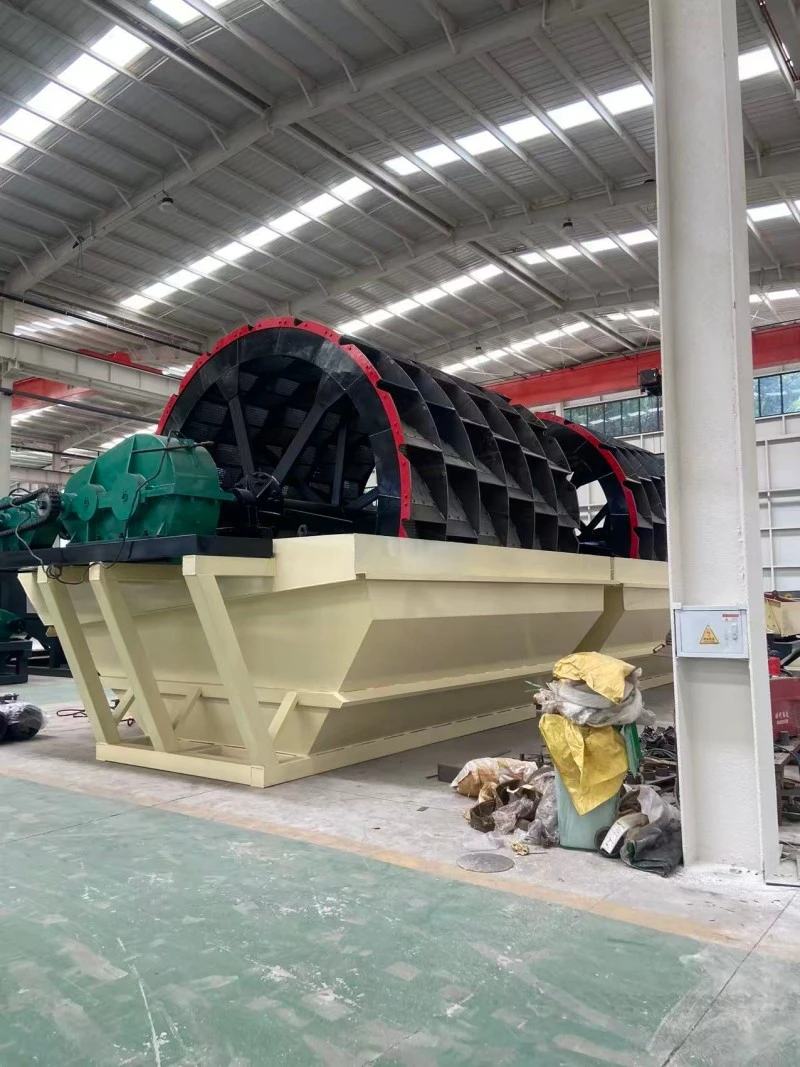

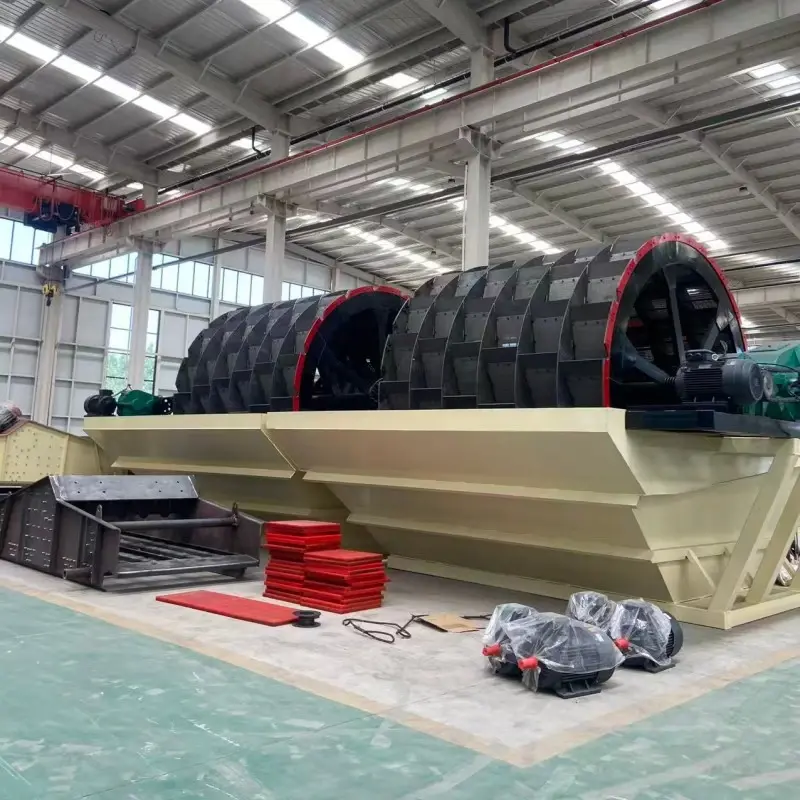

Được thiết kế để sử dụng trong các dây chuyền sản xuất cát tổng hợp, Thiết bị rửa cát và sỏi để khai thác do Chuỗi cung ứng Qingzhou Mingxu cung cấp nhằm mục đích làm sạch cát đã qua chế tạo, sỏi sông, đá vôi và chất thải của mỏ. Máy kết hợp một bể chứa nước sâu mở rộng với hai hàng gầu bánh xe chịu mài mòn đường kính lớn để tách bùn, bột đá và các tạp chất khác ra khỏi cát.

Khung được chế tạo từ thép carbon dày và các bề mặt bên trong được bảo vệ bằng các tấm lót hợp kim chống mài mòn. Một bộ giảm tốc hạng nặng dẫn động gầu bánh xe và thiết kế này giúp giữ cho lượng cát mịn thất thoát ở mức thấp trong quá trình vận hành liên tục. Thiết bị này được các nhà máy cát và trạm trộn bê tông mua với số lượng lớn.

Thông số kỹ thuật

Đặc điểm thiết kế

1. Xô bánh xe kép cho công suất cao hơn. Xô hai bánh hoạt động đồng thời, mang lại công suất lớn hơn so với thiết kế một bánh và hỗ trợ dây chuyền sản xuất cát từ trung bình đến lớn.

2. Tách bùn hiệu quả. Bể chứa nước sâu cho phép ngâm hoàn toàn và ma sát liên tục giữa các hạt cát, giúp đánh bật bùn và bột đá triệt để hơn so với cấu hình bể nông.

3. Giảm thất thoát cát mịn. Đáy bể bao gồm vùng lắng, tại đây các hạt cát mịn được các gầu bánh xe giữ lại và thu gom thay vì thải ra ngoài cùng với nước tràn.

4. Thi công bền bỉ. Gầu bánh xe và tấm lót được đúc từ hợp kim chống mài mòn, đồng thời khung được làm từ thép carbon dày để kéo dài chu kỳ thay thế các bộ phận chính.

5. Hệ thống truyền động ổn định. Bộ giảm tốc hạng nặng mang lại mô-men xoắn ổn định với độ rung thấp, góp phần giảm tỷ lệ hỏng hóc và giảm mức tiêu thụ năng lượng trong quá trình sản xuất dài.

6. Cấu hình có thể tùy chỉnh. Đường kính bánh xe, kích thước thùng và công suất động cơ có thể được điều chỉnh để phù hợp với không gian sẵn có và mục tiêu sản xuất tại cơ sở của khách hàng.

Tách nước bùn và giữ cát mịn

Trong quá trình rửa trôi, bùn và bột đá được phân tán vào nước và đưa ra ngoài qua đập tràn. Đáy bể được định hình để tạo ra khu vực lắng có dòng chảy thấp, nơi các hạt cát mịn lắng xuống và được gầu có bánh xe quay vớt lên. Cấu hình này hạn chế thất thoát cát mịn theo nước thải, cải thiện tốc độ thu hồi cát tổng thể. Thiết kế này cũng cho phép nước xử lý được tuần hoàn sau khi lắng vào một ao hoặc thiết bị xử lý nước riêng biệt, giúp giảm mức tiêu thụ nước ngọt cho các hoạt động ở những vùng khan hiếm nước.

Tùy chỉnh và thích ứng trang web

Thiết bị rửa cát và sỏi để khai thác có thể được cấu hình để phù hợp với công suất sản xuất mong muốn và cách bố trí vật lý của địa điểm. Đường kính gầu bánh xe, chiều rộng thùng và công suất truyền động được chọn theo tốc độ nạp và yêu cầu rửa dự kiến. Đối với các hoạt động công suất cao, nhiều máy giặt có thể được lắp đặt song song hoặc thiết bị có thể được kết hợp với màn chắn khử nước, hệ thống thu hồi cát mịn và băng tải để tạo thành một chu trình rửa hoàn chỉnh. Sơ đồ quy trình và bản vẽ bố trí có thể được cung cấp trong giai đoạn lập kế hoạch để giúp khách hàng tích hợp thiết bị vào dây chuyền sản xuất hiện có của họ.

Quá trình giặt

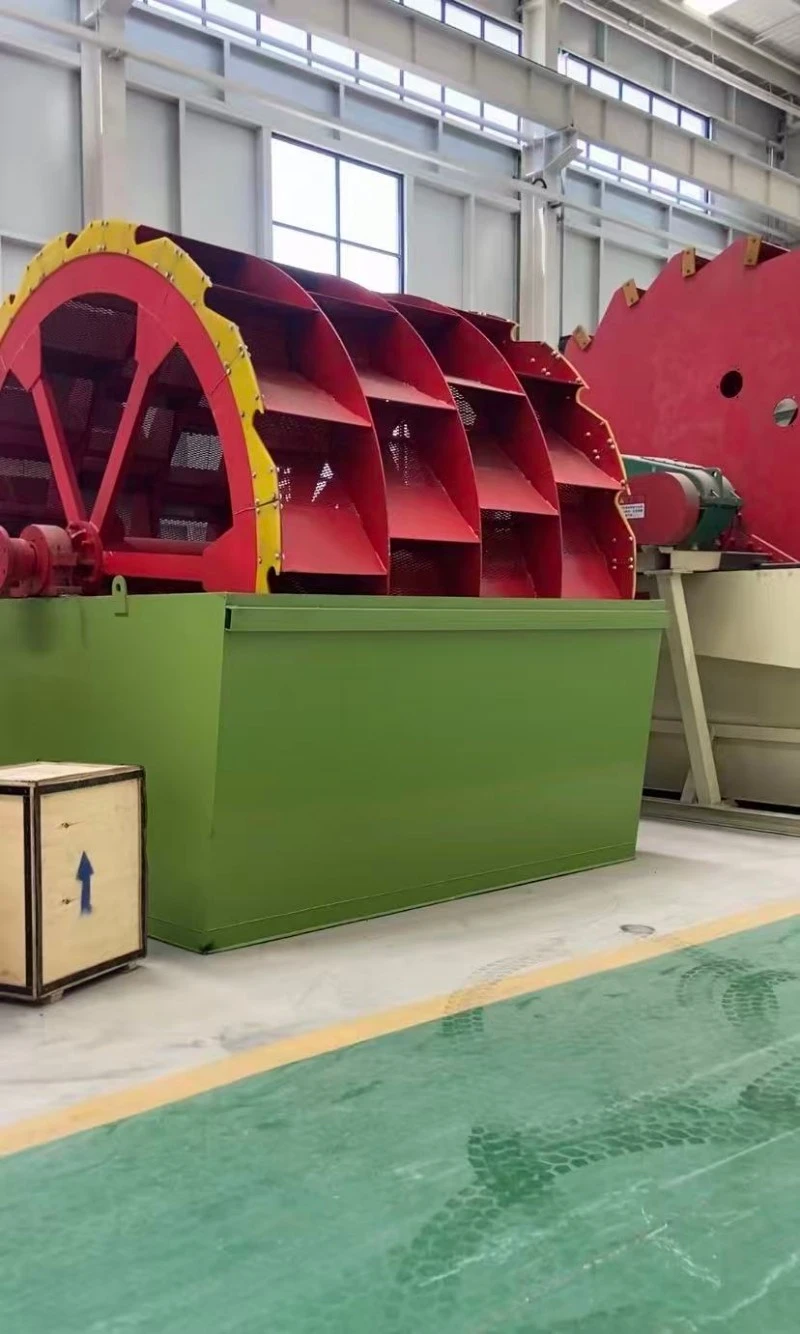

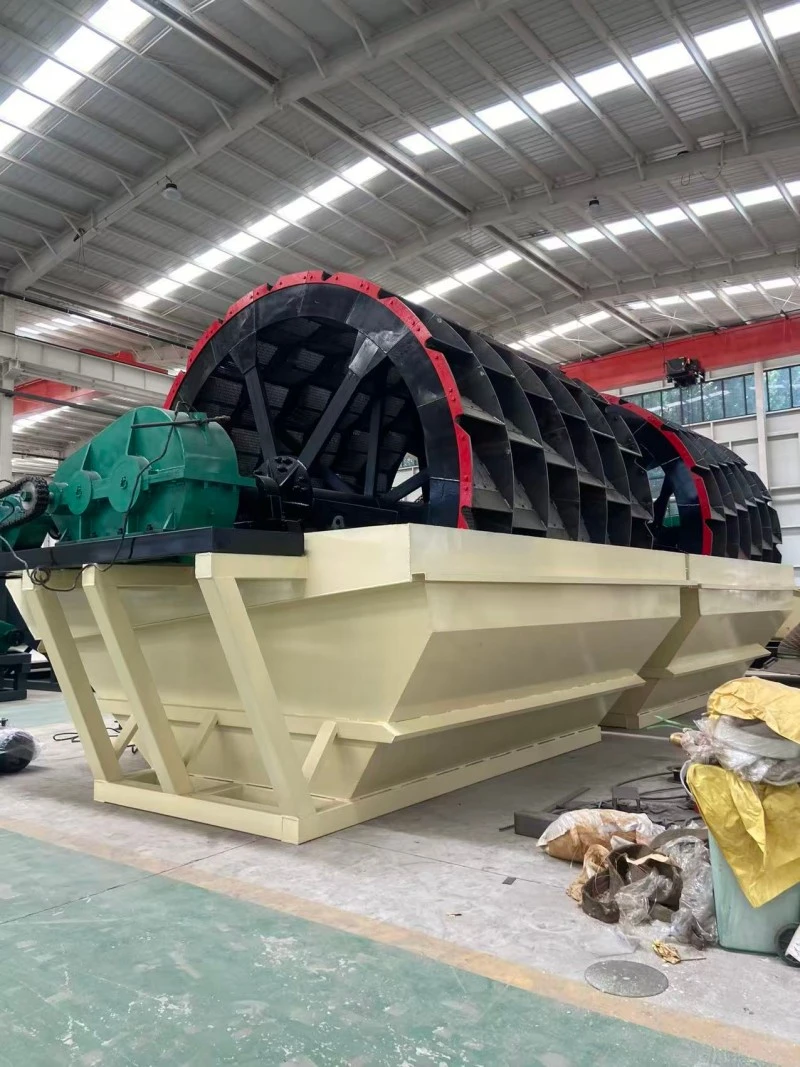

Bình chứa nước được đổ đầy nước sạch trước khi vận hành. Cốt liệu cát thô vào bể và được ngâm hoàn toàn. Được dẫn động bởi động cơ và hộp giảm tốc, hai gầu có bánh xe lớn quay chậm và các lưỡi chịu mài mòn của chúng liên tục khuấy và nâng vật liệu lên. Cát cọ xát với nước, đánh bật bùn và bột đá, thoát ra ngoài qua cửa xả tràn. Cát sạch được nâng lên bằng gầu quay và thải ra băng tải. Bẫy trầm tích ở đáy bể giúp giữ lại cát mịn trong quá trình này, hoàn thành chu trình rửa, loại bỏ bùn và phân loại.

Hướng dẫn vận hành

1. Trước khi khởi động: Kiểm tra động cơ, xích truyền động và tấm lót xem có bị hỏng hóc không. Loại bỏ các mảnh vụn ra khỏi bể và đổ đầy nước sạch đến mức cần thiết.

2. Khởi động: Chạy máy không tải trong thời gian ngắn để xác nhận hoạt động bình thường. Chỉ bắt đầu nạp nguyên liệu sau khi không quan sát thấy tiếng ồn hoặc độ rung bất thường.

3. Vận hành: Duy trì cấp liệu ổn định và điều chỉnh cấp nước theo hàm lượng bùn trong cấp liệu. Kiểm tra gầu bánh xe và cửa xả tràn thường xuyên trong quá trình sản xuất.

4. Tắt máy: Trước tiên ngừng cấp nước, sau đó xả hết bùn còn sót lại trong bể trước khi tắt máy và nguồn nước. Ngắt nguồn điện sau khi máy đã dừng hoàn toàn.

5. An toàn: Tránh xa các gầu có bánh xe quay trong quá trình vận hành. Luôn cắt điện trước khi thực hiện công việc bảo trì hoặc kiểm tra.

Ứng dụng điển hình

1. Sản xuất cát nhân tạo: rửa và làm sạch cát được sản xuất bằng cách nghiền để loại bỏ bột đá và bùn, nâng cao chất lượng cát cuối cùng.

2. Trạm trộn bê tông: làm sạch cát và cốt liệu trước khi sử dụng để duy trì cường độ và độ đồng nhất của bê tông.

3. Thi công cầu đường: rửa cốt liệu cho các công trình đường cao tốc, quốc lộ, cầu, hầm.

4. Khai thác cát sông: tách trầm tích và tạp chất từ ​​cát khai thác sông.

5. Xử lý phụ trợ khai thác: loại bỏ bùn và làm sạch chất thải quặng nghiền.

6. Tái chế chất thải rắn: rửa sạch rác thải xây dựng đã nghiền nát và đá vụn còn sót lại để tái sử dụng.

7. Nhà máy chế biến đá: làm sạch đá dăm, đá phiến đáp ứng yêu cầu kinh doanh vật liệu xây dựng.

Bảo hành và hỗ trợ

Cấu trúc chính và các bộ phận truyền động được bảo hành 12 tháng hoặc 1.000 giờ làm việc, tùy điều kiện nào xảy ra trước. Không bao gồm các vật dụng như lưỡi gầu bánh xe và tấm lót. Các bộ phận thay thế có thể được cung cấp; chi phí vận chuyển và lắp đặt là trách nhiệm của khách hàng.

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa máy rửa cát một bánh và máy rửa cát hai bánh là gì?
A1: Máy rửa cát bánh đôi có hai gầu bánh xe hoạt động song song, giúp tăng công suất rửa cho cùng một diện tích. Nó thường được chọn cho các dây chuyền sản xuất vừa và lớn, nơi yêu cầu năng suất cao hơn. Một đơn vị bánh xe có thể đủ cho các hoạt động nhỏ hơn.

Câu 2: Làm thế nào để kiểm soát sự thất thoát cát mịn trong máy này?
A2: Đáy bể nước có cấu trúc bẫy cặn giúp cát mịn lắng xuống và được gầu bánh xe thu gom chứ không chảy ra ngoài theo nước tràn. Tốc độ thu hồi cát mịn thực tế phụ thuộc vào đặc tính nguyên liệu cấp liệu và cài đặt dòng nước.

Câu 3: Cần bảo trì gì để hoạt động liên tục?
Câu trả lời 3: Kiểm tra hàng ngày bao gồm kiểm tra độ mòn của lưỡi gầu bánh xe, theo dõi mức dầu giảm tốc và làm sạch cửa xả tràn để tránh tắc nghẽn. Bể chứa nước cần được xúc rửa thường xuyên để loại bỏ bùn lắng. Các lưỡi dự phòng và tấm lót phải được giữ tại chỗ trong thời gian sản xuất dài.

Câu hỏi 4: Máy giặt có thể xử lý nguyên liệu có hàm lượng bùn rất cao không?
Trả lời 4: Có, bể chứa nước sâu và thiết kế bánh xe đôi phù hợp với thức ăn có hàm lượng bùn từ trung bình đến cao. Tuy nhiên, đối với đất sét cực kỳ dính, có thể nên sử dụng máy lọc sàng trước hoặc máy chà nhám trước giai đoạn rửa để tránh tải trọng quá lớn lên các gầu bánh xe.

Câu hỏi 5: Máy có thể cấu hình cho các kích thước trang web khác nhau không?
Đ5: Có. Đường kính gầu bánh xe, chiều rộng thùng và công suất động cơ có thể được điều chỉnh trong giai đoạn đặt hàng để phù hợp với không gian sẵn có và khối lượng sản xuất dự kiến. Đối với các hệ thống lắp đặt lớn hơn, nhiều máy giặt có thể được bố trí song song hoặc kết hợp với màn chắn và băng tải khử nước.
